주방가구, 사무용가구,실험실가구 3D 캐드 설계를 위한 공간입니다. http://www.gyrotech.co.kr 02-838-3115: 오피스 플래너 8.0(사무가구 레이아웃 설계프로그램)이 출시 되었습니다.

오피스플래너 8.0 setup이미지

국내 사무가구 레이아웃 프로그램의 유일한 기준
"오피스 플래너"

* 기능 업그레이드
1. AutoCAD 2007~2023 전 버전 지원
기존 오피스플래너 7.0은 오토캐드 2021버전 까지만 동작 가능하도록 설계되었다. 하지만 금번 8.0 업그레이드는 금년에 출시된 AutoCAD 2023 버전을 지원할 수 있게 되어, 오토캐드의 모든 버전에 동작하는 오피스플래너가 되었다.
셋업시 오토캐드 버전 선택화면(2014버전 이하)

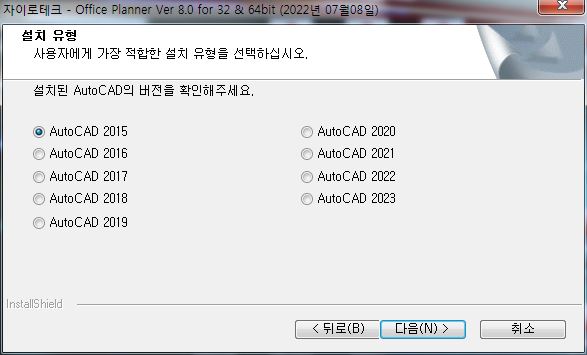

오토캐드 2015버전 이상 선택화면

오피스플래너 8.0 화면

오피스플래너는 처음 출시된 1999년부터 현재까지 표준 동작메뉴로 오토캐드 클래식메뉴를 기본으로 구성한다. 설치시 자동으로 클래식 메뉴로 변환되며 기존 작업방식 그대로 유지하여 작업생산성 및 편의를 고려 하였다. 물론 사용자 취향에 따른 리본 메뉴로의 전환도 가능하다.

2. 30T, 67T 패널 지원

최근 들어 신 모델 패널의 등장과 함께 다양한 형태의 패널이 레이아웃에 소요되고 있다. 따라서 금번 오피스플래너 업그레이드에서는 최근 유행하는 30T 패널 및 여러형태의 베리에이션 연출이 가능한 67T 패널을 추가하여 좀 더 다양한 사무실 레이아웃을 구현하도록 하였다.

30T 패널메뉴

67T 패널메뉴

3. 적층 패널 지원 (30T only)

8.0 업그레이드에서 눈에 띄는 변화는 파티션에 적층이 가능하도록 구현 되었다. 적층용 파티션을 기존에 배치된 파티션에 자동 부착하면 각 파티션의 높이에 맞추어 3D 변환 시 자동적으로 적층 되어진다.

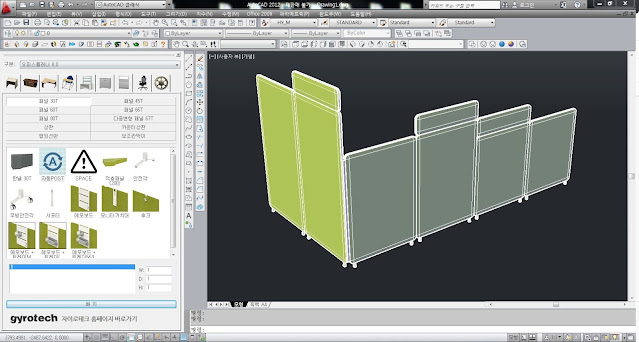

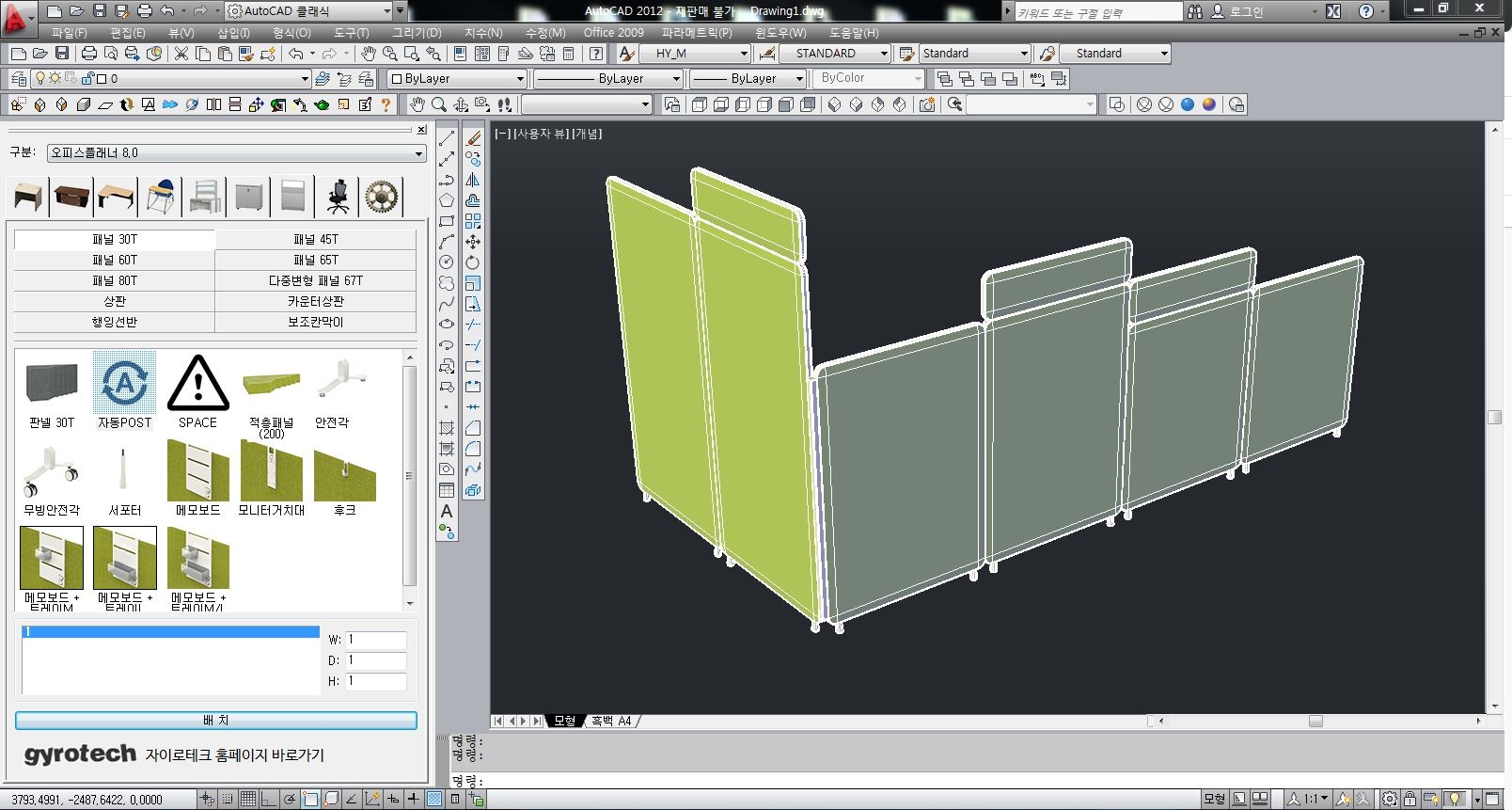

1. 30T 패널 배치 후 적층용 패널을 부착한 2D화면

2. 3D 변환 후 방향 전환한 화면(적층패널이 각 패널 상단에 겹쳐 있다)

3. 개념적 비주얼스타일로 화면전환

4. 렌더링 화면

4. Office 2009 탑다운 메뉴 구성 변경

기 작업된 도면을 열거나 작업중 새로운 도면을 열 때 좌측 오피스플래너 메인메뉴가 표시되지 않는 경우가 가끔 발생되었다. 이는 일종의 캐드 오류로 대부분의 경우 캐드를 종료하고 다시 시작하면 많은 경우 해결되었지만 8.0에서는 캐드를 종료하지 않고 최대한 오류를 회피하기 위해 새로운 방법으로 처리하고자 하였다. 만약 오피스플래너 메인 메뉴가 표시되지 않는 경우 아래 이미지 참조하여 조치하면 오토캐드를 종료하지 않아도 메뉴가 표시될 수 있도록 프로그램을 수정했으며, 이 기능 동작 후에도 메뉴가 표시되지 않을 경우는 오토캐드 자체 오류이므로 오토캐드를 종료 후 재실행 하면 된다.

탑다운 메뉴의 Office 2009 메뉴 구성 화면

의미 :

1. 메뉴보이기 - 기존 오토캐드 작업 환경 그대로 메뉴 프로그램만 재 로딩

2. 메뉴초기화 - 오피스플래너 최초 설치상태로 환경 전환

3. 메뉴숨기기 - 좌측 오피스플래너 메뉴 숨기기(넓은 오토캐드 화면을 위해)

5. 메뉴 명칭 의미 명료화 및 제품구성 조정

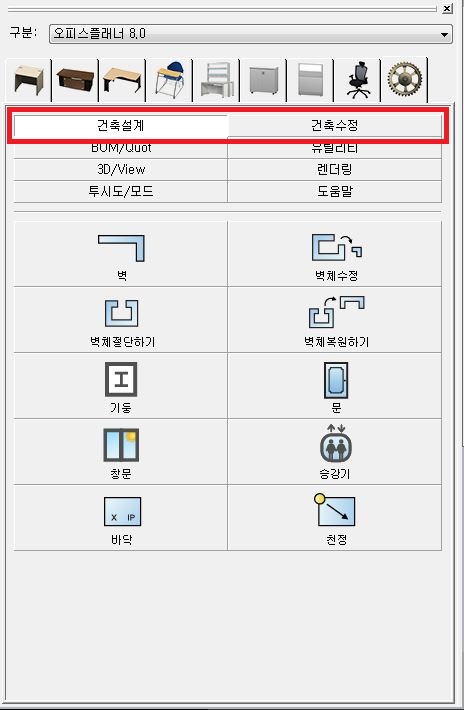

과거 건축요소1번, 2번을 구체적 의미인 건축설계,건축수정으로 변경

강연대 메뉴의 재구성(순서 변경 등)

세미나 테이블 메뉴의 재구성(순서 변경 등)

6. Osnap 단축키 구현

오피스플래너 작업시 기 설정한 객체스냅(object sanp)이 가끔 해제 되는 경우가 발생되어 사용상 불편함이 초래되는 경우가 있었다. 그래서 금번 8.0 업그레이드에서는 간단한 단축키로 객체스냅을 ON / OFF하는 기능을 추가하여 사용상의 편의를 도모하고자 하였다.

사용방법 :

1. 작업 중 언제든 명령창에 zz 입력 후 엔터 (끝점, 중간점, 수직점, 노드점, 교차점 스냅이 자동 설정)

2. 객체스냅을 끄고자 하면 aa 입력 후 엔터
