주방설계 프로그램을 이용한 ㄷ자 부엌 구성

자이로테크가 추구하는 주방설계 프로그램은 전문가가 아니더라도 누구나 사용할 수 있는 프로그램이 목표이다.  따라서 최대한 쉽게 구성하여 레고 장난감의 조립형태처럼 이미 포함된 라이브러리를 이용하여 조립하는 형태로 구현된다.  또한 자동화 기능을 이용하여 즉 캐드를 전혀 몰라도 아래 같은 도면을 누구나 쉽게 설계할 수 있다.



* 집 형태를 고려하여 주방설계를 한다.   먼저 평면상태에서 벽 형태를 구성하고 각 벽면에 적합한 장들을 키친플래너의 자동배치 기능을 이용해 배치한다.  훼샤 자동설계, 상판 자동설계, 뒷선반 자동설계 등을 이용하여 빠른 시간내에 설계를 마무리 한다.



* 설계한 주방을 다양한 각도로 뷰를 조정해서 표시할 수 있다. 아래 이미지는 원근감이 없이 각도만 조정된 뷰이다



* 키친플래너에 있는 자동치수 기능을 이용하여 치수를 생성한다. 도며 치수는 제작 및 기타 여러 상황에서 활용된다. 사용자가 추가하고  싶은 치수는 수동치수를 이용하여 임의의 치수를 추가할 수 있다.



* 키친플래너의 자동치수 기능을 이용해 생성한 치수도면



* 치수를 Off시킨 후 투시도 화면으로 뷰를 조정한 이미지이다.  도면 우측 하단은 회사상호를 표기하기 위한 영역이다.



* 3차원 도면은 다양한 각도 및 뷰를 조정할 수 있다. 사용자가 원하는 최적의 각도 및 뷰를 표시한다



* 프린터 미리보기.
  캐드도면은 말 그대로 설계도면이다. 바로 현장에서 도면으로 사용될 수 있다.   어설프게 오토캐드를 흉내낸 프로그램의 출력물을 보게 되면 하늘과 땅차이 정도의 차이점을 느낄 것이다.  키친플래너에서 생성된 데이타는 오토캐드 도면 자체이다.



* 흑백비주얼스타일 방식의 표기

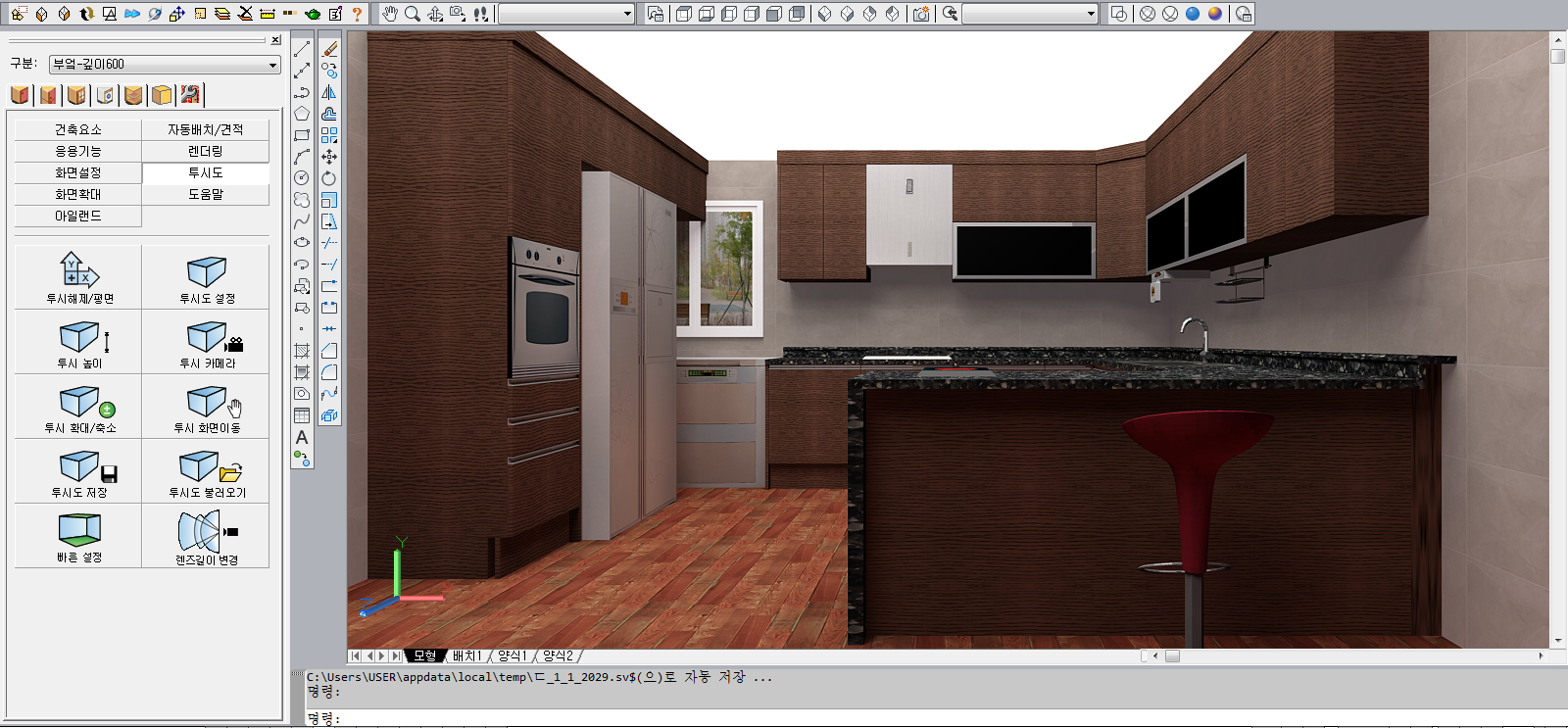

* 키친플래너의 최대 강점인 국내 최고 수준의 렌더링 화면이다.



* 각도 변경 후 렌더링한 화면



* 싱크대 색상을 붉은 색으로 변경한 렌더링 화면
