ㄱ자부엌과 아일랜드 복합형 주방설계

* 키친플래너와 인테리어 소품들을 이용한 주방설계를 구현한다.

* 구상하는 형태의 주방을 키친플래너를 이용해 설계 한다. 보통의 경우 10여분 내외로 주방레이아웃 설계가 마무리 된다.

아래 이미지는 천정(평면도) 에서 내려다 본 설계 형태이다. 주방설계시 입체 형태로도 설계가 가능하나 대부분 장사이즈를 판별하는 관계로 평면도상에서 도면을 그리는 경우가 많다. 아래와 같은 복잡한 도면일지라도 캐드 명령어는 거의 사용하지 않고 도면을 작성한다. 캐드를 전혀 모르는 초보자도 키친플래너의 자동배치 기능을 이용해 캐드 전문가처럼 도면 작성이 가능하다.



* 주방설계 후 남동등각투영으로 방향을 전환 한 화면. 캐드의 특징은 어느방향이든지 사용자가 원하는 방향으로 뷰 조정이 가능하다.


* 정면도 뷰



* 투시도(원근감)를 적용한 형태의 뷰


* 레이어조정을 이용해 색상을 흑백으로 변환한 후 은선 처리한 화면.
좀더 시각적으로 사용자가 이해하기 쉬운 화면이다. 이상태에서 설계를 마무리해 소비자에게 도면을 제출하는 경우도 많다. 프린터시에는 선 색상을 흑백으로 변환하지 않아도 자동적으로 검정색으로 출력된다.


* 키친플래너의 자동치수 기능을 이용해 치수를 표현한 화면.
정면도, 측면도, 하부장, 상부장의 형태로 출력된다.


* 회사양식을 포함해 소비자에게 제출할 형태의 도면.
치수는 off한 상태에서 도면을 출력 한다. 양식과 함께 흑백으로 출력된다.


* 개념적 비주얼스타일 형태로 표현한 화면.
오토캐드에서는 여러 형태의 뷰가 제공되며 좀 더 직관적인 형태로 이해할 수 있는 시각적 효과를 제공 한다.

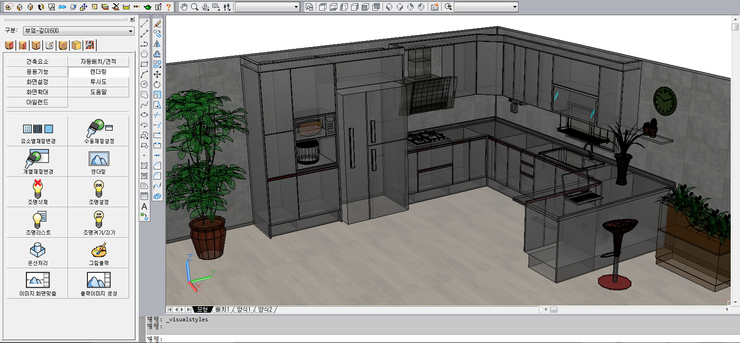

* X레이 뷰 형태.
투과율을 조정해 불투명하게 하거나 좀더 투명하게 표현도 가능 하다. 이런 기능은 버튼 하나로 대부분 동작한다.



* 렌더링 화면


* 렌더링이미지를 JPEG로 저장해 삽입한 이미지.
JPG로 저장된 이미지는 여러문서에서 활용 될 수 있으며 상대방에게 메일로 송부 하거나 직접 이미지를 출력하여 제출하기도 한다.
아래 이미지는 800 * 600 크기로 생성된 이미지이다. 출력을 위해서는 2048*1536 정도의 사이즈로 생성해야 적절한 출력 품질을 보증한다. 하지만 프린터의 성능에 따라 다양한 결과가 나올 수 있다.

* 재질을 다른종류로 변경하여 렌더링한 화면.
도어 : 펄웨이브
상판 : 메라피
스마트바 손잡이 : 레드

* 키친플래너 2009 SP4.5 버전은 인테리어 라이브러리의 요구 증가로 여러 형태의 인테리어 소품들을 추가하여 배포하고 있다.
